- 『 視清 』大畫素高精度遠心鏡頭
-
MVCM16K-90-AL
MVCM16K-90-AL
最高支持16K/59mm靶面相機，放大倍率0.656X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCM16K-90-AL

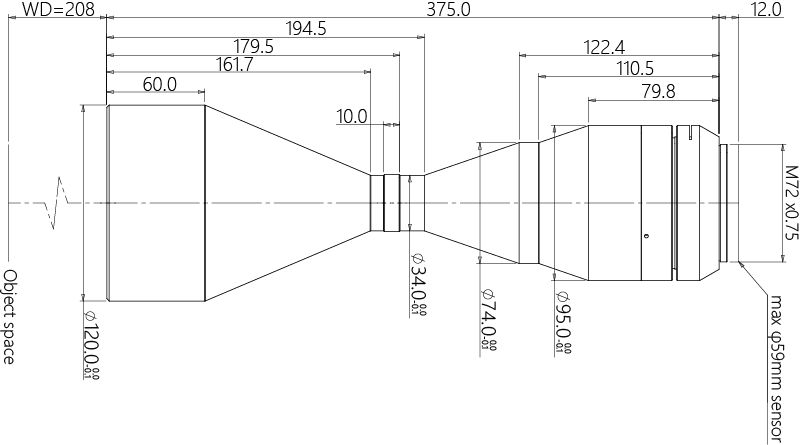

外形尺寸

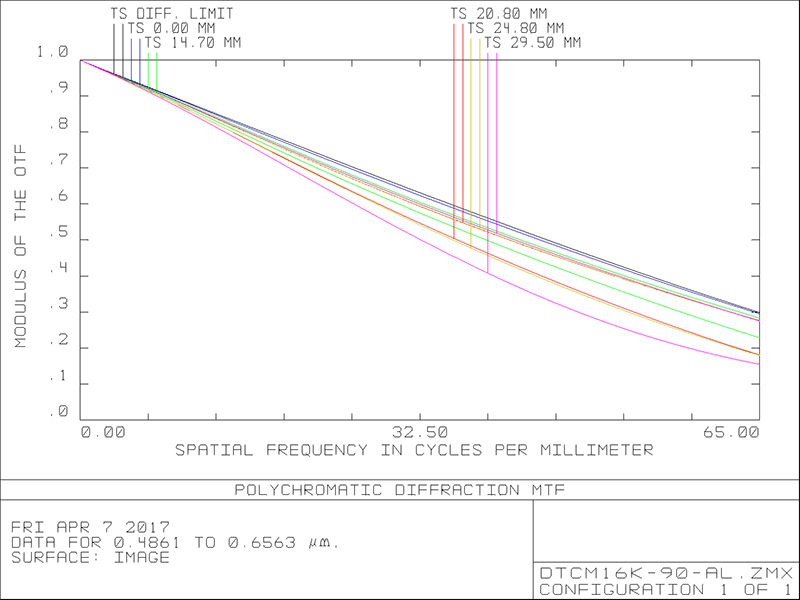

MTF曲線
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 59 | 物方視場FOV(Φmm) | 90 |
| 放大倍率β(x) | 0.656 | 物方工作距WD(mm) | 208±3 |
| 像方F/# | 15.4 | 物方景深DOF(mm) | ±1.3@F20 |
| 像方畸變(% max) | <0.1 | 物方遠心度(° max) | <0.1 |
| 物像距I/O(mm) | 595±3 | 鏡頭總長(mm) | 375.0 |
| 鏡頭接口 | M72 | 淨重(KG) | 3.1 |
| 像方MTF30(lp/mm) | >50 |
視野範圍（mmxmm）
| KAI-47051 (48.7x29.0) | 74.2x44.2 |
Linescan-16K (57.4mm)
|
87.5 |
|
Linescan-8K (57.4mm)
|
87.5 |
