- 『 視清 』大畫素高精度遠心鏡頭
-
MVCM16K-150-AL
MVCM16K-150-AL
最高支持16K/59mm靶面相機，放大倍率0.393X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCM16K-150-AL

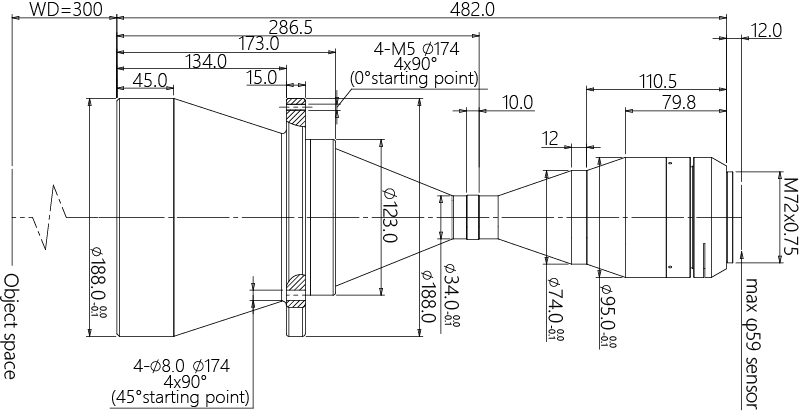

外形尺寸

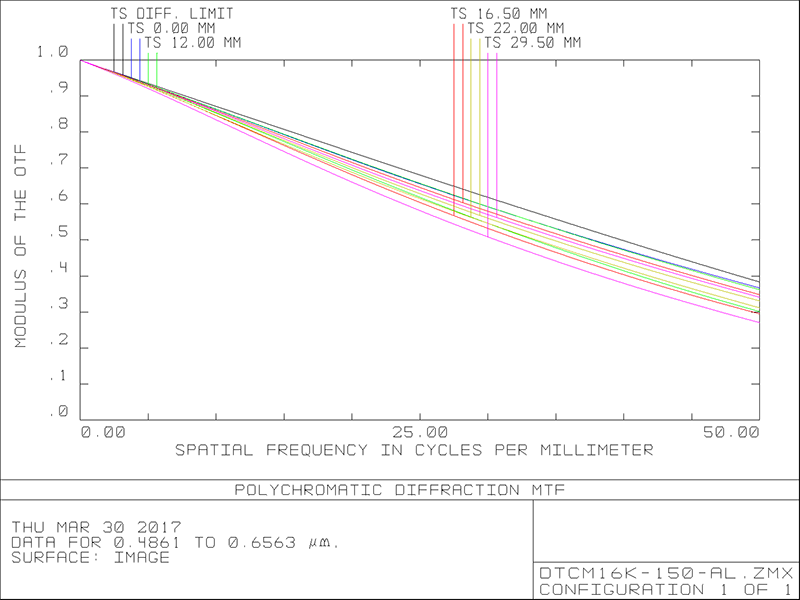

MTF曲線
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 59 | 物方視場FOV(Φmm) | 150 |
| 放大倍率β(x) | 0.393 | 物方工作距WD(mm) | 300±5 |
| 像方F/# | 19.8 | 物方景深DOF(mm) | ±5.1@F20 |
| 像方畸變(% max) | <0.1 | 物方遠心度(° max) | <0.1 |
| 物像距I/O(mm) | 794±5 | 鏡頭總長(mm) | 482.0 |
| 鏡頭接口 | M72 | 淨重(KG) | 7.1 |
| 像方MTF30(lp/mm) | >45 |
視野範圍（mmxmm）
| KAI-47051 (48.7x29.0) | 123.9x73.8 |
Linescan-16K (57.4mm)
|
146.1 |
|
Linescan-8K (57.4mm)
|
146.1 |
