- 『 視清 』大畫素高精度遠心鏡頭
-
MVCM16K-100H-AL
MVCM16K-100H-AL
最高支持16K/59mm靶面相機，放大倍率0.59X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCM16K-100H-AL

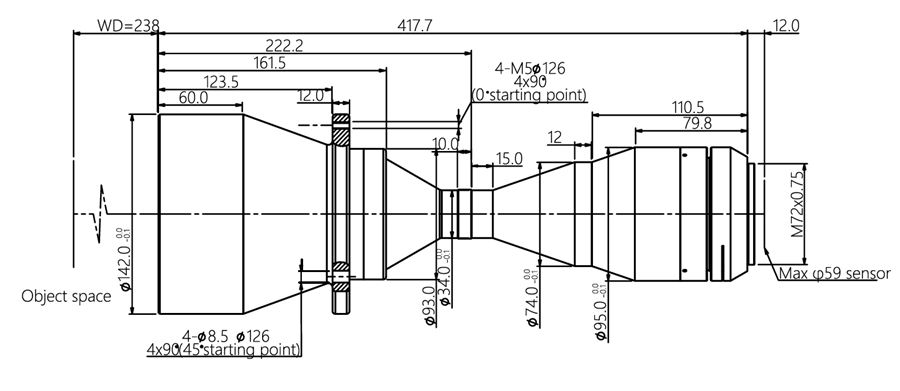

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 59 | 放大倍率β(x) | 0.59 |
| 物方工作距WD(mm) | 238±4 | 像方F/# | 13.9 |
| 物方景深DOF(mm) | ±2.3@F16 | 像方畸變(% max) | <0.1 |
| 物方遠心度(° max) | <0.1 | 物像距I/O(mm) | 668±4 |
| 鏡頭總長(mm) | 417.7 | 鏡頭接口 | M72 |
| 淨重(KG) | 4.1 | 像方MTF30(lp/mm) | >67 |
| 數值孔徑（NA) | 0.02125 |
視野範圍（mmxmm）
| KAI-47051 (48.7x29.0) | 82.5x49.2 |
Linescan-16K (57.4mm)
|
97.3 |
|
Linescan-8K (57.4mm)
|
97.3 |
