- 『 視清 』大畫素高精度遠心鏡頭
-
MVCM230-120H-AL
MVCM230-120H-AL
最高支持2/3‘’靶面相機，放大倍率0.095X
資料下載
產品介紹
詳細參數
訂貨型號
· MVCM230-120H-AL

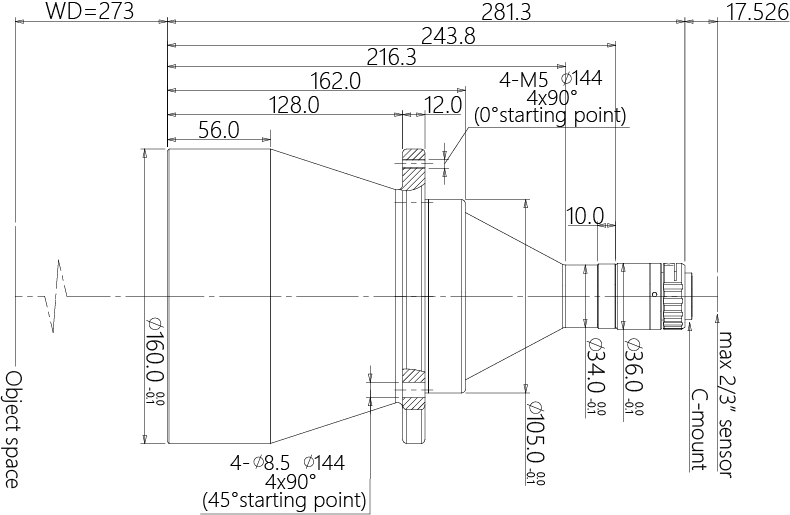

外形尺寸

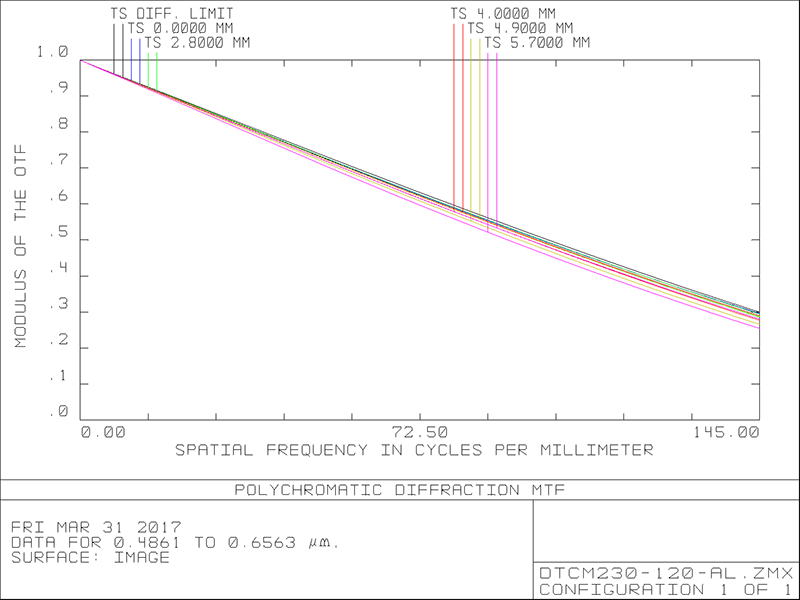

MTF曲線
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
基本參數
| 支持CCD尺寸(Φmm) | 11.4(2/3") | 物方視場FOV(Φmm) | 120 |
| 放大倍率β(x) | 0.095 | 物方工作距WD(mm) | 273±5 |
| 像方F/# | 4.9 | 物方景深DOF(mm) | ±48.7@F11 |
| 像方畸變(% max) | <0.1 | 物方遠心度(° max) | <0.1 |
| 物像距I/O(mm) | 578±5 | 鏡頭總長(mm) | 280.7 |
| 鏡頭接口 | C | 净重(KG) | 4.2 |
| 像方MTF30(lp/mm) | >185 |
視野範圍（mmxmm）
| 1/1.8" EV76C570 (7.2x5.4) | 75.8x56.8 |
1/1.7" IMX226 (7.5x5.6)
|
78.9x58.9 |
| 2/3" IMX250/264 (8.45x7.1) | 88.9x74.7 |
|
